德国高宝印刷机（如 Rapida 106、Rapida 145 等系列）作为宽幅高精度印刷设备代表，其机身结构复杂（多色组集成、宽幅机架）、核心部件精密（套印系统精度 ±0.01mm），吊装搬运安装需围绕 “宽幅机身应力控制、微米级精度校准、全流程无损防护” 三大核心，规避机架变形、精密部件位移等风险。以下从全流程拆解专业实施要点：

一、吊装作业：宽幅机身的平衡与应力管控

1. 设备特性与吊具适配

• 核心参数精准锁定：依据机型手册明确关键数据（如 Rapida 106 8 色机整机净重约 42 吨，机身长 15.8m、宽 3.1m，宽幅机架跨度达 2.8m，重心位于第 4 色组正下方，横向偏移≤200mm）；重点标识机身原厂预设吊点（每侧 3-4 个专用吊耳，单个承载≥12 吨，吊耳螺栓扭矩需按手册要求紧固，如 M20 吊耳螺栓扭矩≥120N・m），禁止在非吊点区域（如墙板薄弱处、输纸台框架）焊接受力结构。

  • 吊具定制化配置：

    • 主吊采用 “可调式平衡梁”（长度 4-5m，承重≥20吨），通过 4 个万向卸扣与设备吊耳连接，吊点间距按重心对称分布（误差≤50mm），确保机身吊装时纵向 / 横向倾斜度≤0.3°；

    • 辅助吊装用 “超宽尼龙吊带或链条”（破断拉力≥25 吨），与机身接触部位垫 5mm 厚氯丁橡胶垫（防划伤漆面同时增加摩擦），禁止使用钢丝绳直接接触。

    2. 吊装执行关键节点

  • 试吊应力检测：起升高度 0.2m 时停顿 5 分钟，用应力应变片监测机架关键部位（如墙板连接处）应力值（需≤235MPa，即 Q345 钢屈服强度的 70%），同时用电子水平仪确认水平度（偏差≤0.1mm/m）。

  • 起升与平移控制：起升速度≤0.8m/min，平移速度≤1.5m/min，全程保持机身与地面平行通过 2 台对讲机双向指挥（分别监控机身两端），

• 二、车间内搬运：毫米级轨迹与防震控制

  1. 搬运路径与地面处理

  • 三维路径规划：用 BIM 软件模拟搬运轨迹，确保通道宽度≥设备最大外径 + 0.8m（如 XL 106 需≥4m），高度≥设备顶部 + 1.2m，地面平整度误差≤3mm/2m（用靠尺检测），不平整区域需用环氧砂浆找平（养护 72 小时后承载≥60kN/m²）。

  • 移动设备选型：

  • “模块化液压龙门架”（承重 30 吨，配备 4 组转向轮，精度控制 ±1mm），

  三、安装调试：微米级校准与系统适配

  1. 基础定位与水平度校准

  • 地基预处理：基础混凝土强度等级≥C30，养护期≥28 天。

  • 精密找平流程：

    • 粗调：用液压千斤顶将设备顶起（同步顶升，单次高度≤2mm），通过水平仪调整至纵向 / 横向倾斜度≤0.2mm/m；

    • 精调：在机身导轨面放置电子水平仪（精度 0.001mm/m），微调底座螺栓（每侧调整量≤0.05mm / 次），最终确保全机水平度≤0.03mm/m，对角线误差≤0.05mm。

  2. 系统联动调试

  • 机械系统校验：手动盘车检查各传动齿轮啮合间隙（≤0.02mm），墨辊平行度（用塞尺检测间隙差≤0.01mm），递纸牙排定位精度（±0.01mm 内）。

  • 电气与控制系统适配：连接海德堡原厂 PLC 控制系统，进行 “空载运行测试”（速度从 1000 张 / 小时逐步提升至最高速），监测电机电流波动（≤5% 额定值）、传感器信号响应时间（≤1ms），最终通过 CIP4 标准认证测试（套印精度≤0.02mm）。

  四、全流程防护与合规管理

  1. 设备防护细节

  • 精密部件保护：输纸台前缘、收纸牙排等易损部位用 “定制泡沫模壳” 包裹，墨辊组安装专用固定支架（防止轴向窜动），操作面板覆盖防水防尘罩（IP65 防护）。

  • 环境控制：安装区域保持恒温（20±2℃）、恒湿（50%±5% RH），吊装搬运期间，地面铺设防尘垫（防止颗粒物进入导轨）。

  2. 安全与文档管理

  • 资质合规：所有参与人员需持 “特种设备操作证 + 海德堡设备操作认证”，作业前进行 FMEA 风险评估（识别 16 项潜在风险及应对措施）。

  • 全程记录存档：保留吊装应力数据、水平度校准记录、试运行参数等 12 类文档。

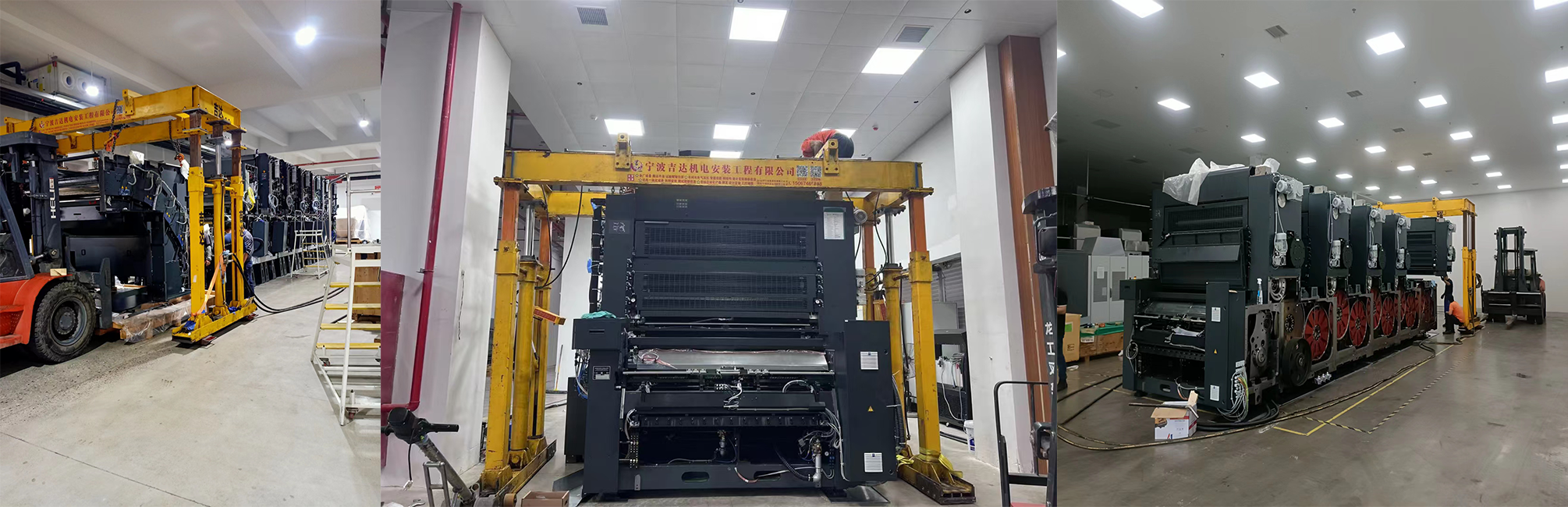

    工作现场实拍
